射频 RF 电路中常见的接口：IPEX/IPX/U.FL 接口天线座

I-PEX 是个做连接器的公司，现已和一家叫第一精工合并。而 I-PEX 公司生产的 I-PEX MHF series 一般叫做 IPEX 座或者 IPX 座

有时候也能看到用 U.FL 连接器表示这种座子，不同厂家的命名规范不同而已,U.FL 连接器是广濑 Hirose 命名的。其他杂牌会把产品直接标称为 IPEX 座子或 U.FL 座子。

这种座子主要应用在射频领域，封装较小，工作频率在 0-6GHz, 常用在 GPS、2G、Wi-Fi、手机及路由器终端使用。

以 I-PEX 公司为例，IPEX 有几代之分，不同代之间大小尺寸不一致。基本规格如下：

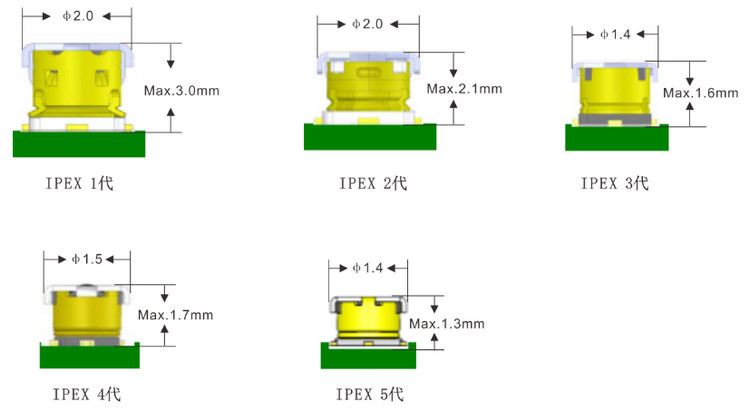

截至目前为止，IPEX 共有五代更新，下面是 IPEX 接口代算对照表 (ipex1-5 代区分附带图解)

• IPEX 1 代：端子口径：φ2.0，高度小于<3.0mm;
• IPEX 2 代：端子口径：φ2.0，高度小于<2.1mm;
• IPEX 3 代：端子口径：φ1.4，高度小于<1.6mm;
• IPEX 4 代：端子口径：φ1.5，高度小于<1.7mm;
• IPEX 5 代：端子口径：φ1.4，高度小于<1.3mm;

从字面上看，区别 ipex 接口几代没有图时，可以量高度来判定为几代。

简单判别 IPEX 接口几代的方法是测量直径。

一般会有对应接口的 IPEX 转 SMA 的转接线

使用时要注意和村田的带开关的射频测试座的区别，以及对应第几代的接口和转接头要匹配。

参考资料：

• https://www.hirose.com/product/series/U.FL
• http://www.ckmtw.com.cn/info/ipexjkjdzm.html
• http://sensor12.com/xinwendongtai/239.html
