市面上 PC 电脑主板类型规格较多，孔距也不太一样。所以在这里做个记录，希望能帮到各位需要的玩家朋友。
主板分类
主板按尺寸规范主要分为E-ATX（加强型/超大板）、 ATX（标准大板）、 M-ATX（紧凑型/小板）和 Mini-ITX（迷你板）四类，具体分类和主板详细尺寸如下：
- 超大板：标准 E-ATX 、 EE-ATX 、 HPTX 、 WTX
- 大板：ATX 、 Mini ATX 、 XL-ATX 、非标准 E-ATX
- 小板：MATX 、 uATX(μATX) 、 FlexATX
- 迷你板：ITX(包括 Thin-ITX)
主板详细尺寸：
- MINI-ITX(迷你型) 主板 (170mm*170mm)，
- M-ATX(紧凑型) 主板 (244mm*244mm)，
- uATX(μATX) 主板 (244mm*185mm)，MATX 主板宽度砍掉一块
- FlexATX 主板 (229mm*191mm)，MATX 主板长宽各砍掉一块
- ATX(标准型) 主板 (305mm*244mm)，
- Mini ATX 主板 (284mm*208mm)，ATX 长宽各砍掉一块
- XL-ATX 主板 (343mm*262mm)，ATX 主板加长
- E-ATX(加强型：Extended ATX) 主板 (305mm*330mm)，ATX 主板加宽，只要长度保持为 305mm，而宽度宽于 244mm 均叫做 E-ATX 主板
- EE-ATX 主板 (347mm*330mm)，E-ATX 主板加长
- HPTX 主板 (345mm*381mm)，EE-ATX 主板加宽
- WTX 主板 (356mm*425mm)，HPTX 主板加宽

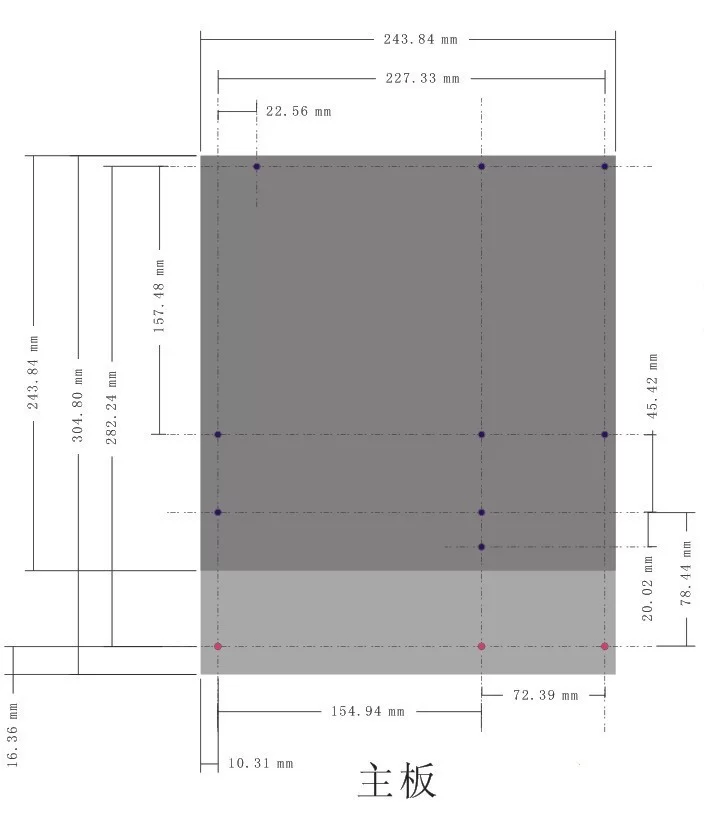

电脑主板尺寸
各类型主板孔距

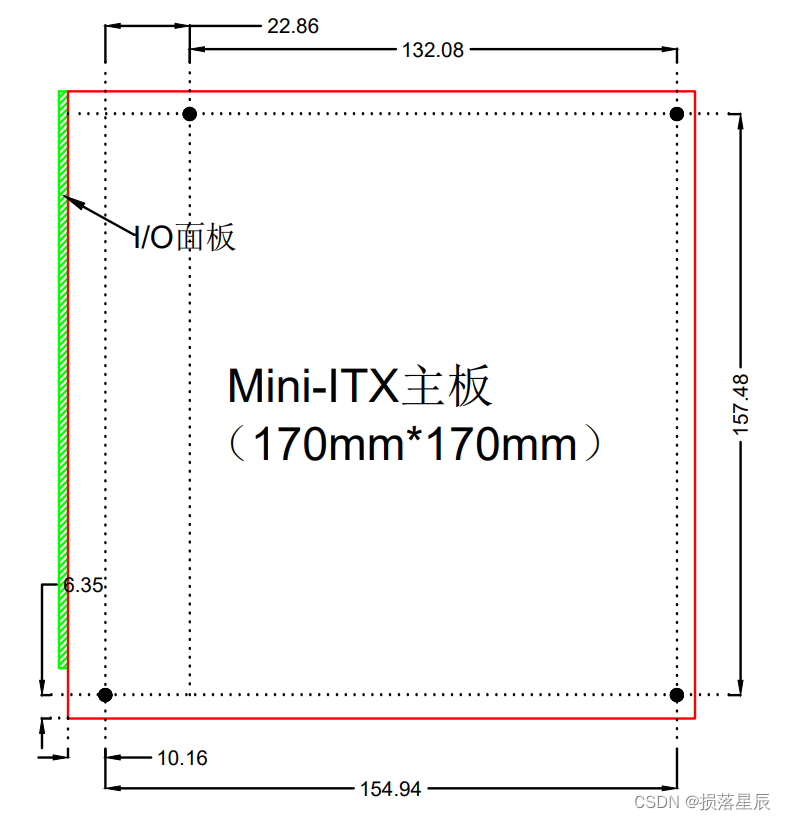

Mini-ITX 主板
主板尺寸：170mm * 170mm

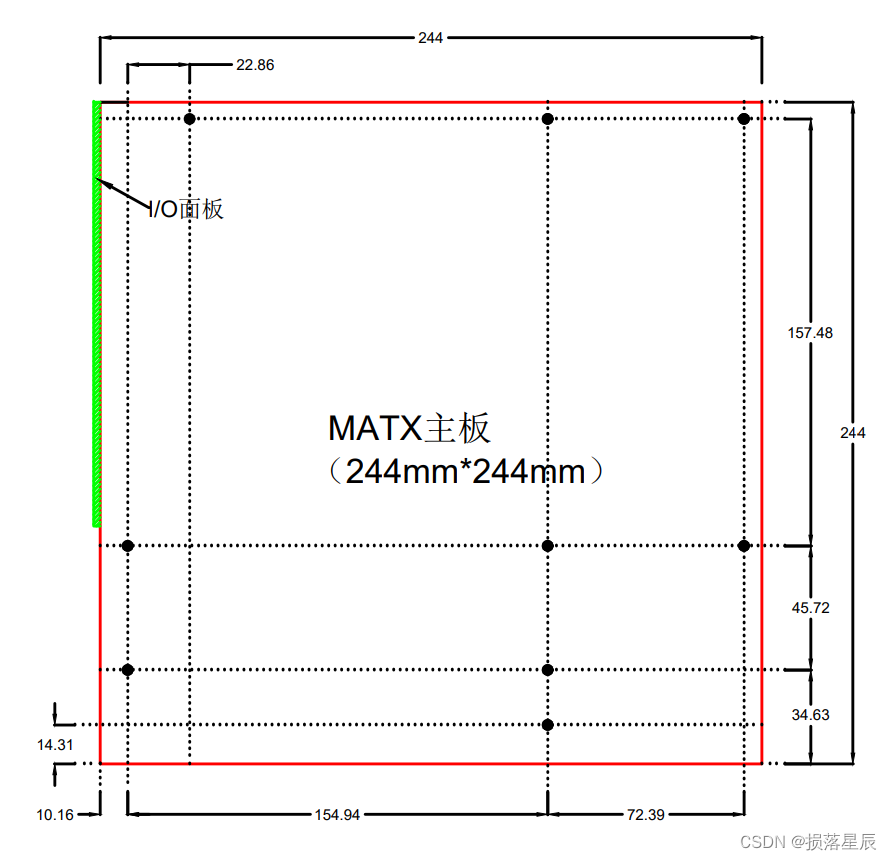

MATX 主板
主板尺寸：244mm*244mm

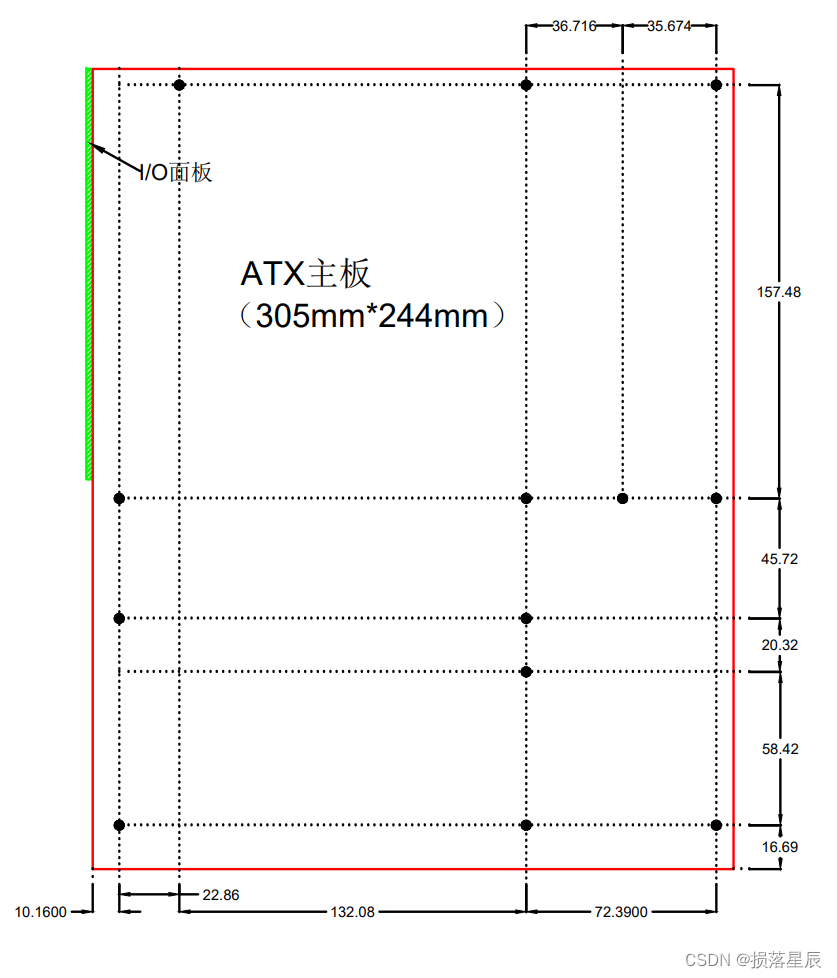

ATX 主板
主板尺寸：305mm*244mm

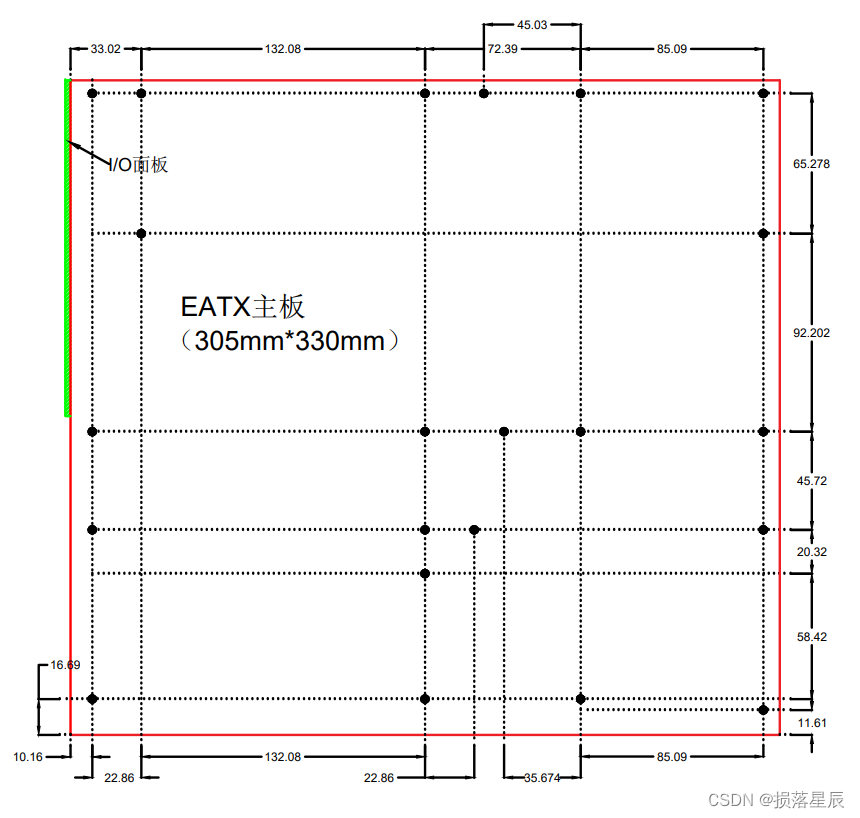

EATX 主板
主板尺寸：305mm*330mm
ITX-MATX-ATX 主板 PCIE 尺寸参数-BOARDS
适用于 MINI ITX – MICRO ATX – ATX 主板开孔尺寸和背板定位尺寸，DIY 自己机箱的人可以参考这个画图纸

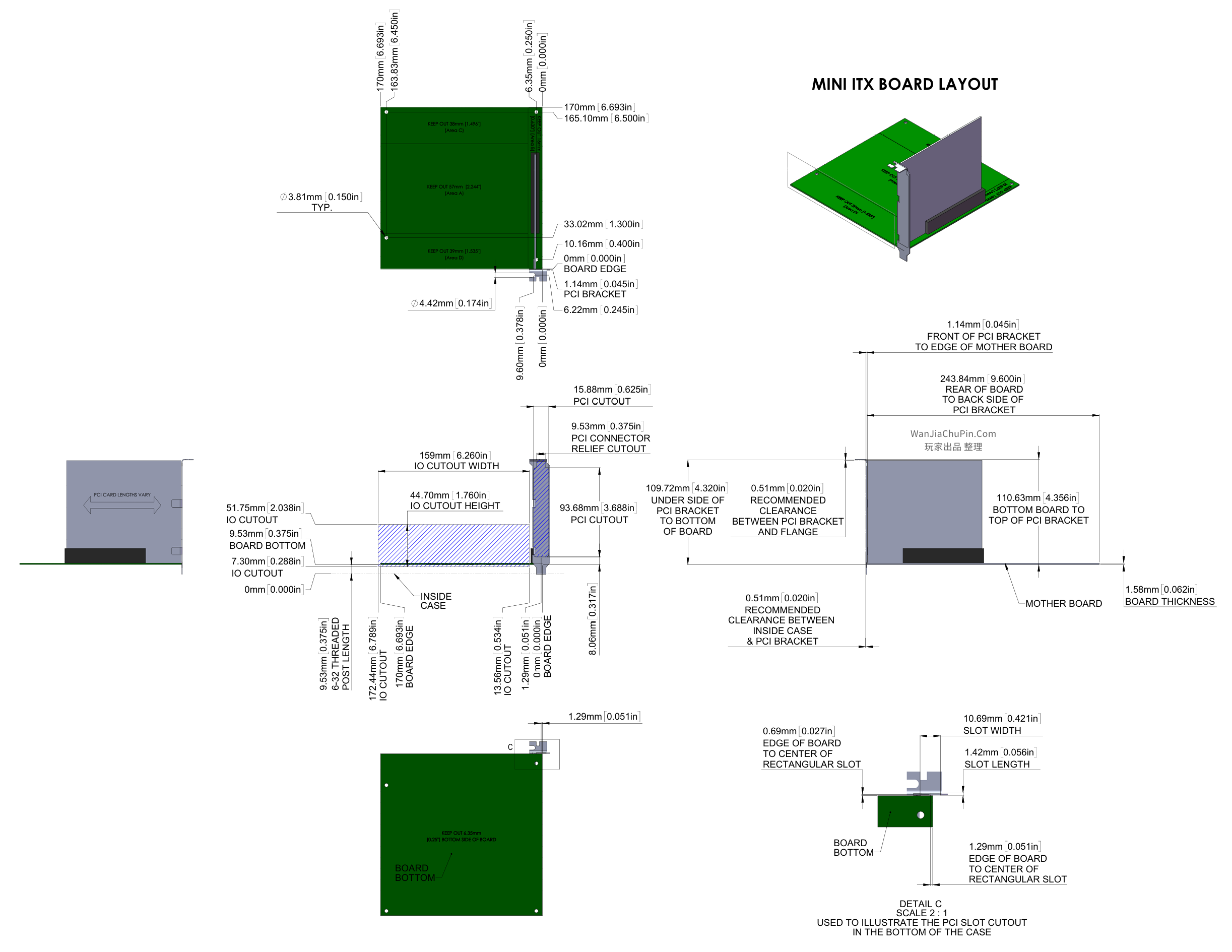

Mini ITX 主板布局

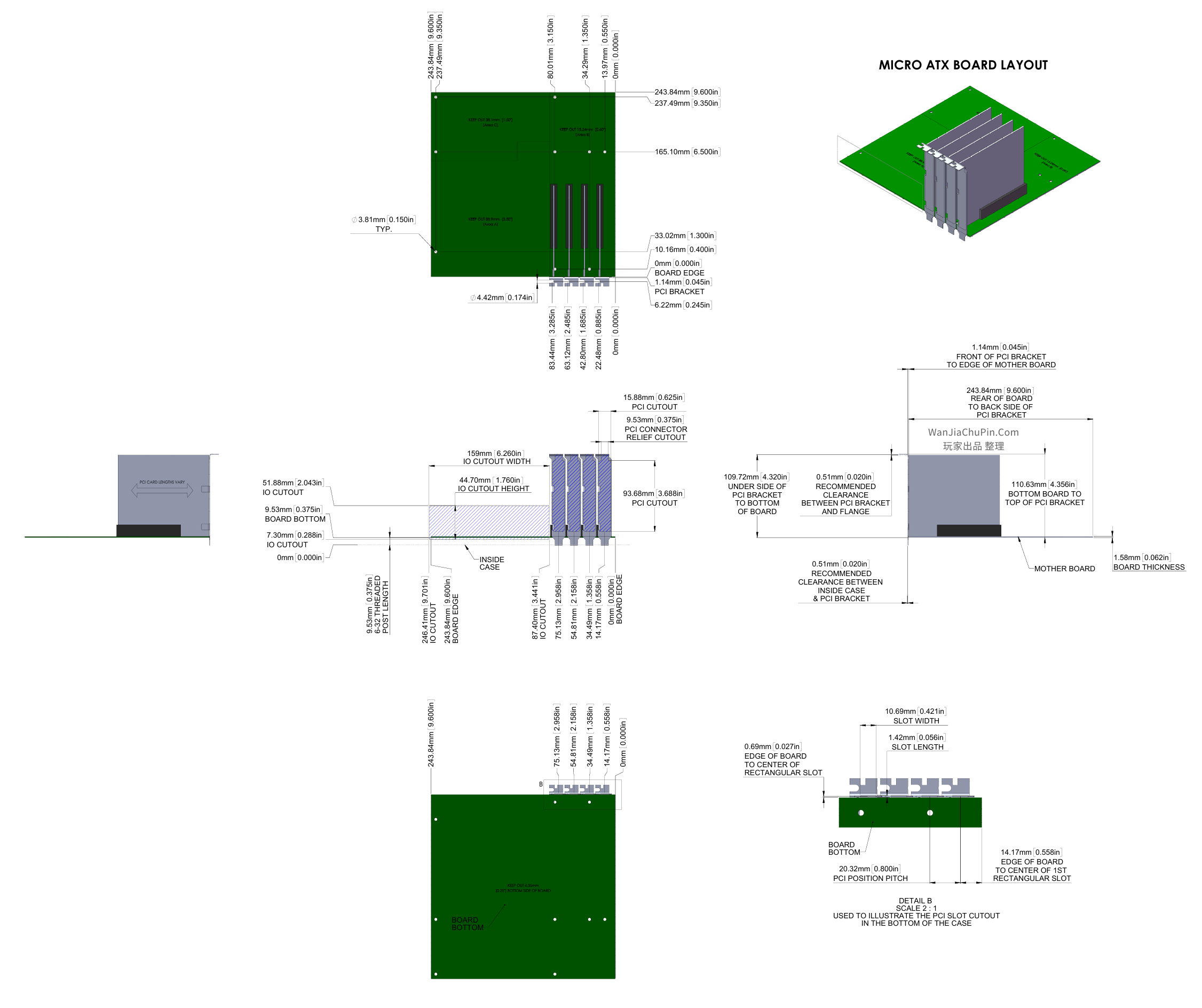

Micro ATX 主板布局

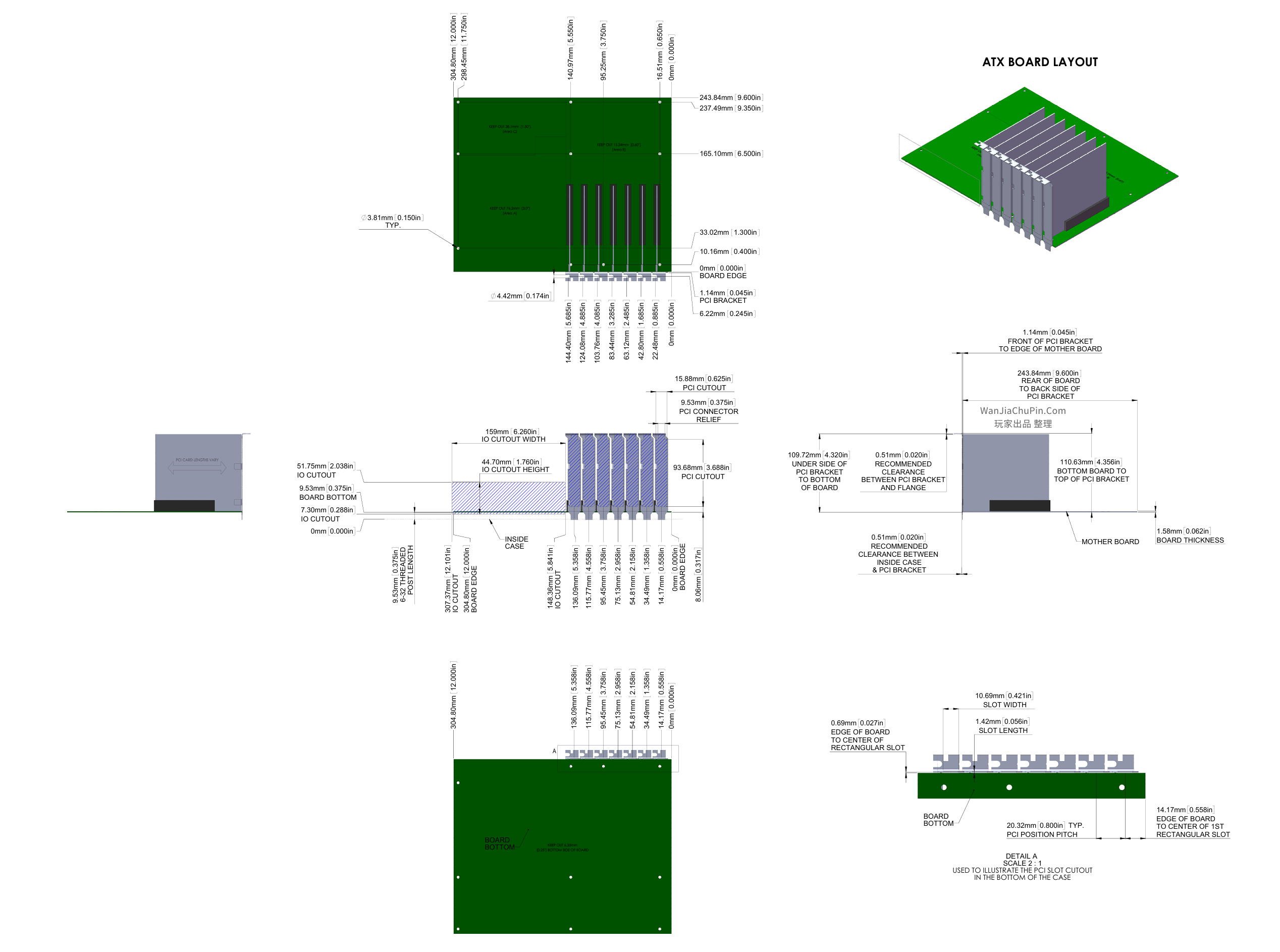

ATX 主板布局
资料下载
主板孔位_2023-03-20
- 本地下载：主板孔位_2023-03-20.zip
- 原文来源：https://blog.csdn.net/weivnuo/article/details/127053903
- 网盘下载：https://pan.baidu.com/s/1xIAUmZdnmT9wZ_JEk-CVvw?pwd=9999
ITX-MATX-ATX 主板 PCIE 尺寸参数-BOARDS
如果存在误差，欢迎大家留言补充！
