【风扇】电脑散热风扇针脚接口顺序及定义

散热风扇，英文名：Cooling fans 。散热风扇的技术和性能方面已经完全达到了成熟的阶段，并不断有新技术出现。风扇规格尺寸从8mm到280mm，电压有5V，12V，24V，48V，110V，220V，380V，外形有方形，圆形，橄榄形等。

散热风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。其电路原理一般分为多种形式，采用的电路不同，风扇的性能就会有差异。

关于风扇的电压、风量、风压和轴承结构、请参考《电脑散热风扇结构、电压、风量、风压知识科普》文章

FAN口针脚定义

很多玩家对于FAN的针脚定义并不能很好的了解，这也是源于被忽略的说明书。不知道什么时候主板的说明书就成了摆设，很少有玩家去关注它。

笔者和笔者的同事只有遇到问题的时候才回去翻动它，那么我们下面赶紧来看看说明书中有关FAN针脚的定义。

电脑机箱散热风扇4Pin针脚线序

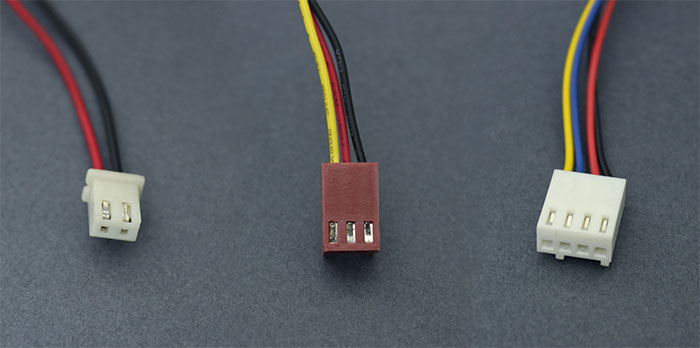

2针、3针、4针 散热风扇

散热风扇有很多种分类方法，有DC直流、AC交流之分，还可以分为有刷、无刷，也有滚珠轴承、含油轴承之分，我们这里主要谈的是散热风扇的电源线接口，简单来说可以分为2针(2pin)、3针(3pin)及4针(4pin)之分，我们逐一来看。

2针风扇：简单粗暴，但不能测速

2针的散热风扇意味着它只有红黑两种电源线，一个接地，一个供电，结构简单，但是功能也很少，不能测速，想要调速需要使用其他方案。

除了上面说的2针风扇，还有一种D型电源接口的风扇，也就是大4pin接口的风扇，这里也归类到2针风扇里来说一下吧，比较有代表性的风扇就是酷冷黑旋风系列。

这种风扇也没有变速功能，而且供电是12V的，用大4pin接口就是为了获得更好的性能(功率更大)，酷冷黑旋风的转速为1200RPM，风量44.72CFM。说到这里，想到前几年因为散热环境差，脑袋一热就买了几个1500RPM转速的暴力扇，使用的也是大4pin接口，风量确实强大，但是噪音受不了，用了两次就放弃了。

目前2针的风扇也没有退出舞台，在不同的场合中依然有大量应用，不过对DIY玩家来说，2针的风扇在变速等方面上已经不能满足要求了，3针、4帧风扇才是更合适的选择。

3针风扇：VC电压调速，灵活性欠佳

2针风扇不能调速的问题在当前社会越来越严重，因为人们并不是一直需要风扇全速运行，温度不高的时候降低风扇转速可以带来更低的噪音，玩家对静音的需求日益增多，所以有了能调速的3针风扇接口。

3针风扇接口在原先的红黑基础上增加了一条黄色的线(也部分是黑黄绿)，它主要负责测速，通过它主板可以侦测到风扇是否在转、转速多少，不过3针风扇的调速是通过调整风扇电压来实现的，首先这样做调节转速依然不够灵活，温度探测来自主板，不能实时反映CPU状态信息，而且需要主板BIOS设置各种参数，所以能不能调速还要看主板支持与否。

更重要的一点，不同的风扇还有不同的启动电压，电压调速不是线性的，通过电压控制转速有可能导致低电压时达不到风扇所需的启动电压，出现风扇停转等问题。

4针风扇：更灵活更智能的调速来了

从2针到3针，风扇调速的问题始终没有彻底解决，所以在LGA775时代英特尔联合厂商推出了新的PWM调速规范，散热风扇变成了4个针脚，在3针基础上又多了一个PWM线(脉宽调变)。

4针风扇的接口颜色也不固定，常见的有下面两种：

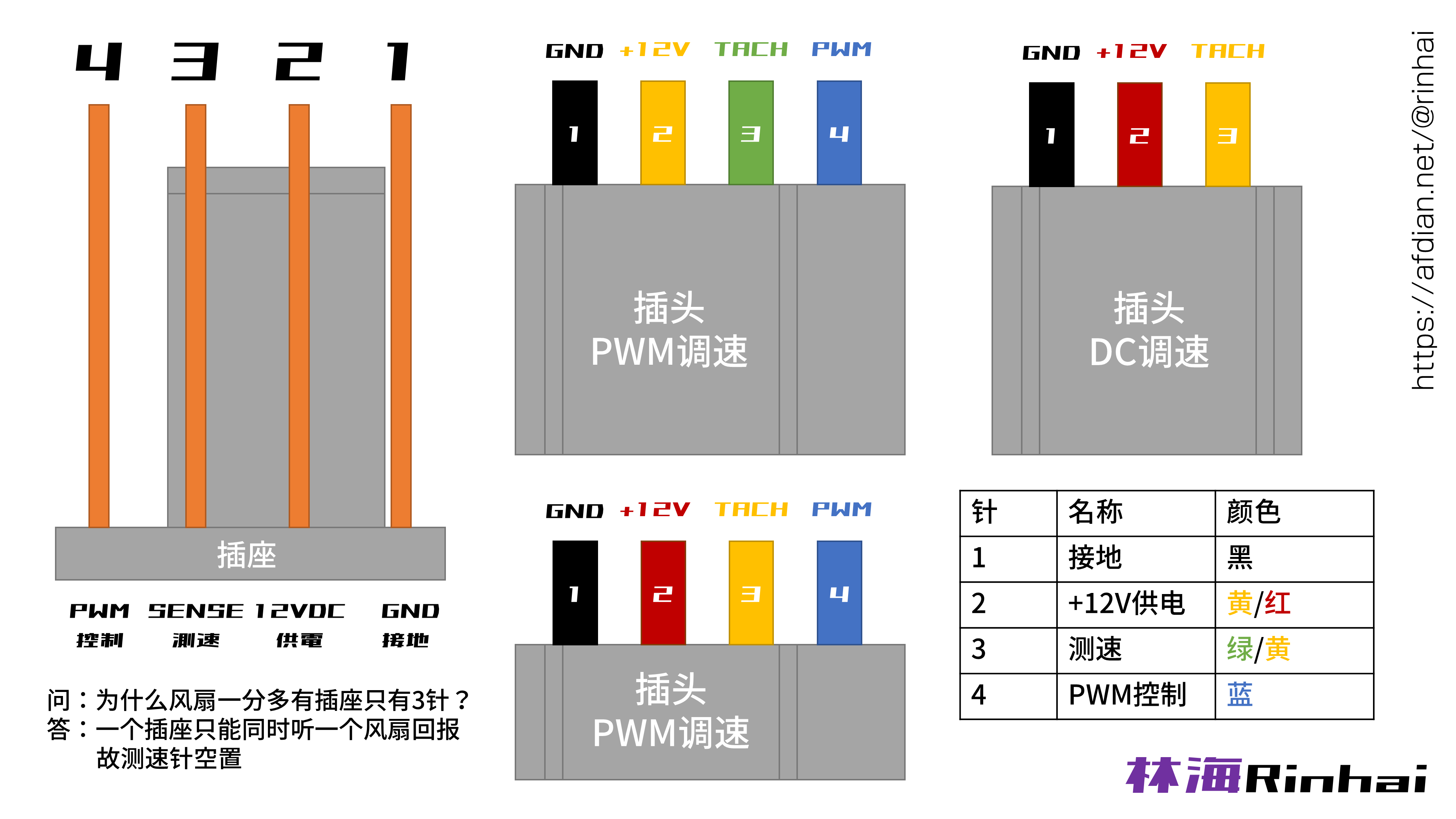

主板风扇FAN接口图解

主板风扇FAN接口图解4pin接口线序图解

多出的PWM线就是利用PWM机制来调节风扇转速，而风扇电压是恒定的，避免了控制电压来变速的一系列弊端。


常用风扇接口

• CPU 风扇插座(CPU_FAN)
• 系统风扇插座(CHA_FAN 或 SYS_FAN)
• 水泵风扇插针(AIO_PUMP)
• CPU 水冷风扇插座(CPU_OPT)
  • 此水冷风扇插座为4-pin。此插座有防呆设计，安装时请注意方向(黑色线为接地线)。若要使用风扇控制功能，须搭配具有转速控制设计的散热风扇才能使用此功能。
• 12V 4-pin RGB 插针(FAN_12V_RGB)
• 5V 3-pin RGB 插针(FAN_5V_RGB)

3针、4针风扇、接口的互插及注意事项

有时候会遇到即便风扇是4针PWM控制的，但是接到主板上依然不能智能控速，这个问题可能就跟主板有关系了，因为主板上的4针接口不一定都是PWM控制的，也可能是电压控制转速的。

猫头鹰在官方FAQ中就提到了这个问题，这个要看主板厂商的说明书描述，如果提到了NC、VCC等字眼，说明它不是支持PWM调速的，是通过降低电压来实现的。

还有一个问题就是3针、4针风扇的混插问题了，由于两者有3个阵脚都是一样的，所以是可以混插的，当然4针风扇插入3针接口会损失PWM调速功能，3针风扇插入4针接口上也不会自动获得PWM调速功能。

小常识：

同型号风扇建议使用风扇一分多供电分线，更多风扇情况需要用到风扇集线器。

不推荐购买使用大4Pin供电的无测速风扇，风扇一直全速不符合正常用户使用场景。

散热风扇的2针、3针、4针是老生常谈的问题了，目前2针风扇在日常使用中不多见，3针、4针的较多，从使用体验上来说，选择带PWM功能的4针风扇、主板是首选，好在这事现在不是什么问题了，大部分主板及CPU散热器带的风扇都是4针PWM的。
